Chambres d'ionisation gamma

Name: Chambres d'ionisation gamma
Brand: Exosens

Dans les détecteurs gamma, le rayonnement gamma interagit avec le matériau de la cathode et le gaz de remplissage, générant des électrons. Ces électrons produisent une charge qui est collectée puis transmise sous forme de courant continu vers l'électronique de mesure pour une analyse approfondie.

Au sein de ces détecteurs, le rayonnement gamma ou X interagit avec les électrodes et le gaz de remplissage, créant des particules chargées. La charge ainsi générée est collectée et mesurée sous forme de courant continu par l'électronique associée.

Large plage dynamique pour mesurer toutes les intensités de rayonnement gamma

Détection des rayons X et gamma de basse à haute énergie

Fiabilité éprouvée et longue durée de vie

Conception blindée pour un rapport signal/bruit optimal

Chambres d'ionisation gamma

Contacter les ventes ou demander un devis

Contactez-nous

Informations techniques

Produit^[a]	Diamètre (mm)^[b][c]	Longueur sensible (mm)^[b][c]	Sensibilité^[b][d] (A/Gy/h)	Matériau	Pression de remplissage (Bar)	Gaz de remplissage typique	Type^[f]
CRGE10	7	15	4.5x10^-13 to 4.2x10^{-11 [e]}	Stainless Steel	≤10 1	Xe, N₂	Miniature
CRGA11	18	150	1.6x10^{-10 [e]}	Stainless Steel	1	N₂	Tubular
IG20	29^[k]	-	≈3.0x10^-14	Stainless Steel	5.8^[z]	Ar/N₂/He	Spherical
IG34	35	46^[y]	1.71x10^-8	Stainless Steel	20^[z]	Xe	Tubular
IG35	35	46	5.6x10^-10	Stainless Steel	1.6^[z]	Xe	Tubular
CRGJ16	42	120	4.7x10^{-8 [e]}	Stainless Steel	-	-	Tubular
CRGB10	48	30	5.6x10^-10 to 6.7x10^{-8 [e]}	Stainless Steel	15 1	Xe, N₂	Tubular
IG26	51	110 - 368	≈2.3x10^-8to 1.1x10^{-7 [g]}	Stainless Steel	≤50^[z]	Various^[h]	Tubular

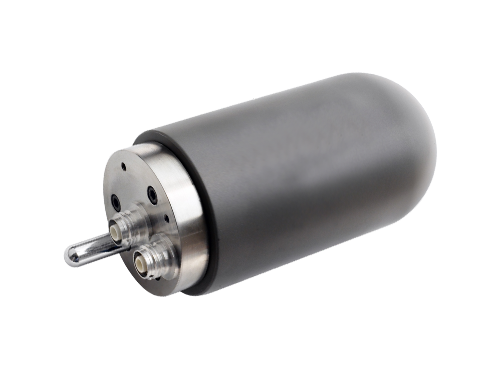

IG1	90	115	≈2.1x10^-9to 9.1x10^{-8 [g]}	Stainless Steel	≤20^[z]	Various^[h]	Domed^[i]
IG21	95	126	≈2.3x10^-8to 2.6x10^{-7 [g]}	Stainless Steel	≤50^[z]	Various^[h]	Domed
IG47	120	100	5.5x^-8 A/Sv/h	Stainless Steel	10^[z]	Argon	Through-hole
IG48	150	176	1x10^-4 C/Sv	Polyethylene	Ambient	Air	Tubular

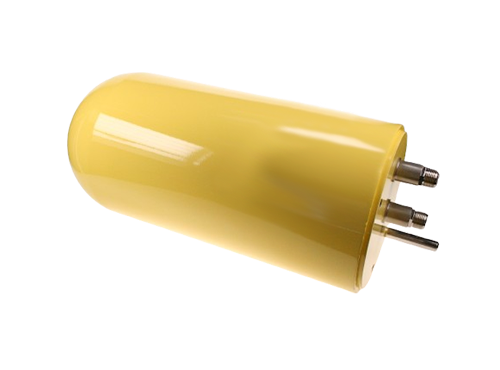

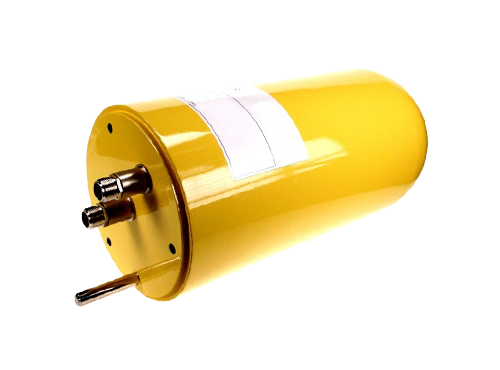

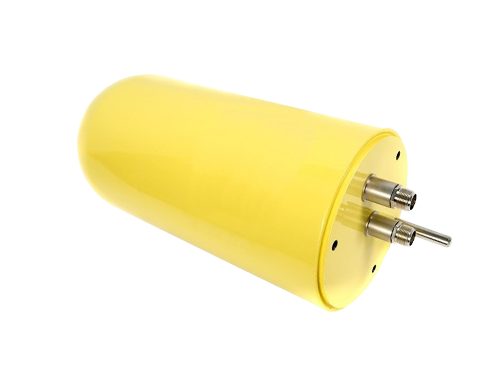

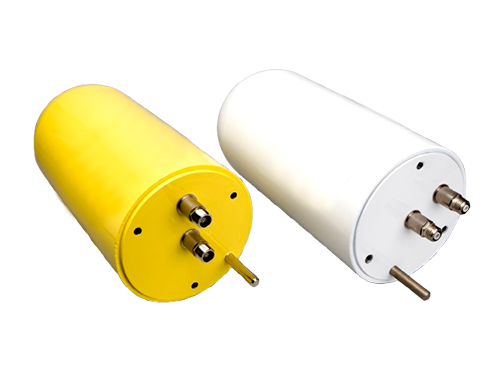

IG5	186	350	≈1.4x10^-7to 1.7x10^{-6 [g]}	Mild Steel	≤40^[z]	Various^[h]	Domed^[i]
IG5T	183	350	≈9.8x10^-8to 1.2x10^{-6 [g]}	Mild Steel	≤15^[z]	Various^[h]	Domed^[i]
IG11	185	322	≈1.0x10^-6 to 1.9x10^{-6 [g]}	Mild Steel	≤20^[z]	Various^[h]	Re-entrant
IG12	185	320	≈7.5x10^-9to 1.6x10^{-6 [g]}	Mild Steel	≤20^[z]	Various^[h]	Re-entrant
IG32	185	48	1.43x10^-7	Mild Steel	3.1^[z]	Argon	Parallel Plate
IG42	190	293	-	Aluminium	≈11.3^[z]	Nitrogen	Through-hole

[a] Large catalogue de conceptions et variantes de chambres d’ionisation disponibles. Le tableau présente les variantes les plus courantes
[b] Valeurs nominales indiquées
[c] Ne comprend pas les compartiments de confinement et/ou de terminaison
[d] Mesures effectuées avec du ¹³⁷Cs et une tolérance standard de ±20 %, sauf indication contraire. Hypothèse : 1 Gray = 114 Roentgen
[e] Hypothèse : la sensibilité au ¹³⁷Cs représente 93 % de celle du ⁶⁰Co
[f] La conception, les matériaux et le processus de fabrication sont communs à la majorité de ces dispositifs. Par conséquent, leurs capacités de fonctionnement sont similaires et peuvent être transférables
[g] Sous réserve de la configuration spécifique
[h] Valeur typique ou maximale indiquée. Alternatives possibles selon les besoins et la directive 2014/68/UE. Gaz couramment utilisés : Ar, N₂, Air, H₂, Ne, Kr, Xe ou mélanges
[i] Le design bombé permet une réponse polaire plus uniforme
[k] Partie sphérique uniquement

*La sensibilité est approximativement proportionnelle à la pression de remplissage

Description

Les chambres d’ionisation gamma sont utilisées dans de nombreuses applications scientifiques, nucléaires et de sûreté, telles que la surveillance des zones irradiées, le retraitement du combustible, la radioprotection et les activités de recherche menées dans des laboratoires et des réacteurs à travers le monde.
La sensibilité de détection dépend de l’énergie des rayonnements gamma, des matériaux des électrodes ainsi que du type et de la pression du gaz de remplissage.

Renforcer la sûreté avec les chambres d’ionisation gamma d’Exosens

La détection et la mesure des rayonnements gamma jouent un rôle essentiel dans diverses applications scientifiques, de radioprotection et dans le domaine nucléaire.

Nos chambres d’ionisation gamma sont conçues pour fournir des mesures précises des rayonnements gamma sur une large plage d’intensités et d’énergies, afin de répondre aux besoins spécifiques de chaque client.

Caractéristiques principales :

Fiabilité exceptionnelle et durée de vie prolongée pour garantir des performances durables dans les applications critiques
Options de personnalisation pour s’adapter aux besoins spécifiques, qu’il s’agisse de surveillance de zones irradiées ou d’expérimentations en laboratoire
Sensibilité de détection et réponse en énergie optimisées

Chez Exosens, nous savons à quel point la précision est cruciale dans les démarches scientifiques. Conçues pour limiter les courants de fuite et maximiser la sensibilité, nos chambres d’ionisation gamma offrent une large flexibilité d’utilisation, parfaitement adaptée aux exigences de chaque application.

Chambres d'ionisation gamma sur mesure

En maîtrisant l’ensemble des processus suivants, Exosens est en mesure de fournir des chambres d’ionisation gamma sur mesure, avec un niveau de qualité et de fiabilité optimal.

Adaptation de produits industrialisés aux exigences spécifiques des clients, s’appuyant sur une solide expérience opérationnelle
Développement de nouvelles chambres d’ionisation gamma grâce à nos équipes expérimentées en recherche et développement
Partenariats de long terme pour le développement, la modélisation et les essais en collaboration avec des organismes de recherche de renommée internationale
Processus complets de fabrication et de tests réalisés sur site
Soutien de l’ensemble des activités, de l’expertise et des connaissances du groupe Exosens
Programmes d’Assurance Qualité rigoureusement encadrés, adaptés à l’environnement du client
Expertise en conception et fabrication d’instrumentation nucléaire pour répondre aux défis de nos clients

Principales caractéristiques

Structure : Une ou deux terminaisons
Électrodes : Divers types de matériaux utilisés, avec des options de conceptions blindées
Gaz de remplissage : Différents types de gaz et options de pression disponibles, en fonction de la sensibilité requise et des énergies gamma à mesurer
Isolants : Exosens utilise uniquement des isolants de haute qualité, résistants aux radiations, fournis par des partenaires qualifiés, afin de garantir la mesure de courants extrêmement faibles
Câble intégré : Conceptions de câbles intégrés disponibles, avec isolation organique ou minérale

Exemples de customisation des parties standard

Énergie gamma et sensibilité adaptées aux exigences spécifiques de chaque application
Connecteur personnalisé (BNC, HN, SHV et bien d’autres)
Interfaces mécaniques et ensembles d’assemblage spécifiques
Structure renforcée pour les environnements sévères (radiations, température, humidité, contraintes mécaniques)

Principales caractéristiques

Structure : Un câble coaxial à isolation minérale connecté au détecteur
Électrodes : Deux électrodes intégrées dans un ensemble tubulaire en acier inoxydable concentrique
Gaz de remplissage : Le type de gaz et la pression dépendent de la sensibilité requise. Les gaz standards sont l’azote ou le xénon
Isolants : Exosens utilise uniquement des isolants en alumine de haute qualité, résistants aux radiations, provenant de fournisseurs qualifiés, afin de garantir la mesure de courants extrêmement faibles

References

La Commission française de l’énergie atomique et des énergies alternatives (CEA) a sélectionné Exosens comme partenaire technologique pour le développement conjoint de détecteurs de neutrons et de gamma, lorsque le programme nucléaire français a pris forme dans les années soixante.

Nos références

Usine de retraitement du combustible – AREVA / COGEMA / ORANO : nombreuses chambres d’ionisation gamma – France, Japon

"Influence du type de gaz de remplissage sur la réponse des chambres d’ionisation à un champ de rayonnements mixtes de haute énergie", S. Mayer et al., Rad. Prot. Dos. (2007)
